起重机起升机构及大小车部分维修标准

文章出处:未知作者:admin人气:发表时间:2016-12-27 19:06【






起重机起升机构及大小车部分维修标准 起重机车轮车轮轴与轴承维修标准

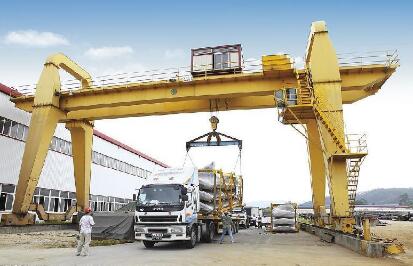

  起重机是指在一定范围内垂直提升和水平搬运重物的多动作起重机械。又称吊车。起重机主要包括起升机构、运行机构、变幅机构、回转机构和金属结构等。起升机构是起重机的基本工作机构,大多是由吊挂系统和绞车组成,也有通过液压系统升降重物的。运行机构用以纵向水平运移重物或调整起重机的工作位置,一般是由电动机、减速器、制动器和车轮组成。变幅机构只配备在臂架型起重机上,臂架仰起时幅度减小,俯下时幅度增大,分平衡变幅和非平衡变幅两种。回转机构用以使臂架回转,是由驱动装置和回转支承装置组成。

  起重机起升机构及小车部分维修标准

  1)起升机构的轴:探伤检查起升机构的主轴和传动轴,不允许有裂纹;

  2)电动机与减速器的位移检查:应符合联轴器的安装要求;

  3)卷筒和减速器轴线偏差:在轴承座处的允许偏差不应大于3mm/m;

  4)小车轮距偏差:由于小车轮测量的小车轨距偏差:当轨距≤2.5m,允许偏差为±2mm,且主从动轮相对差不大于2mm,当轨距>2.5m,允许其偏差不大于±3mm,且主动轮相对差不大于3mm;

  5)小车轨道标高偏差:当小车轨距≤2.5mm,允许偏差为3mm;轨距>2.5m,允许偏差为5mm;

  6)轨道中心线离承轨梁设计中心线的偏差:箱形单梁允许偏差为:不得大于1/2δ,δ-腹板厚度(mm),单腹板梁允许偏差为:不小于10mm,箱形双主梁允许偏差为:2~3mm;

  7)小车轨道接头偏差:轨道接头处标高偏差及中心线偏差≤1mm;

  8)小车轮端面水平偏差:水平偏差不应大于1/1000,且两主动轮偏斜主向相反,1-测量长度;

  9)小车轮端面偏差:不得大于D/400;

  10)小车轮踏面偏差:所有车轮踏面都必须在1个平面内,偏差不应大于0.5mm;

  11)小车轮距偏差:允许相对偏差为4mm。

  起重机大车运行机构维修标准

  1)车轮偏差:大车车轮的水平,垂直偏差与小车轮相同;

  2)同一平衡梁上的车轮检查:同一平衡梁上的两个车轮的对称平面应在同一垂直平面内,允许偏差不应大于1mm;

  3)轨道外观检查:轨道不应有裂纹、轨顶、轨道头侧面等磨损量不应超过3mm;起重机轨道纵向倾斜度不应大于5/1000;同一断面内的两根轨道相对标高偏差≤10mm;

  4)夹轨器检修:钳口磨损量超过原厚40%的应更换,电动夹轨器要经常注意调节安全尺,使其指针在规定的位置;

  5)由车轮测量出的起重机跨度偏差:当跨度L≤30m,跨距偏差不应大于5mm,当L>30m,跨距偏差不应大于8mm。

  6)由车轮量出的对角线偏差:当跨度≤30m,偏差不应大于5mm,当L<30m,其偏差不应大于10mm。

  起重机车轮车轮轴与轴承维修标准

  1、起重机车轮维修标准

  1)车轮踏面磨损,车轮踏面磨损量超过原厚度的15%时应更换新件,没超过此值,可重新车制、热处理修复。车轮直径应在公差范围内,表面淬火硬度HB300~500,对车轮直径大于Φ400mm的淬火层厚度应大于20mm;小于Φ400mm时,淬火层厚不应小于15mm;

  2)两个相互匹配车轮的直径偏差,主动车轮直径偏差不应超过名义直径的0.1%,从动车轮则不应超过0.2%,电动葫芦车轮直径偏差不应超过名义直径的1%,从动车轮不应超过0.2%;电动葫芦车轮直径偏差不应超过名义直径的1%;

  3)轮缘磨损与折断,变形:轮缘磨损量达原厚的50%或折断面积超过30mm2应报废,轮缘厚度弯曲变形达原厚度20%应报废;

  4)车轮裂纹:车轮发现裂纹则应报废;

  5)踏面椭圆度:车轮踏面椭圆度达1mm应报废;

  6)车轮组装配:安装好的车轮组件,应能手转动灵活,安装在同一平衡架上的几个车轮就在同一垂直平面内,允许偏差为1mm。

  2、起重机车轮轴与轴承维修标准

  1)轴颈的检修:轴颈在大修后的椭圆度、圆锥度不应大于0.03mm;

  2)裂纹的检修:用磁力或超声波探伤器检查轴,轴上不得有裂纹,划伤深度不得超过0.03mm;

  3)滚动轴承的检修:圆锥滚子轴承内外圈之间允许有0.03~0.18mm范围内的轴向间隙。轴承压盖调整间隙应在0.5~1.5mm的范围之内。

  起重机使用保养:

  1.起重吊装设备出厂前,要做好身份记录。设备安装前安全检查和维护:检查设备各主要机构性能的完好性,检查主要钢结构和联接件及其销轴、螺栓的可见缺陷,检查设备表面的防腐情况,形成记录,出具安装意见。

  2.起重吊装设备由专人保养维护。设备交付使用后,日常保养应由设备操作司机或使用单位专职人员负责,安装维保单位对日常保养内容负有监督和检查的义务。日常保养主要内容科概括为“十字作业法”:清洁、紧固、润滑、调整、防腐。每天班前、班末10~30分钟,巡视设备各部分、各部位是否正常,按规定加油润滑,注意机械运转声音是否正常,做好清洁工作和交接班工作,以达到设备外观整洁,运转正常之目的,日常保养记录和交接班记录要制成固定表格,并作为档案管理。

  3.起重吊装设备要定期进行专业体检。设备使用过程中的定期检查和维护保养:在规定的时间里对机械设备进行若干次保养和修理,以清洗、润滑、调整、解体、检修为中心内容进行。一般由维修人员和操作人员共同来完成。

  起重机出厂后,一般规定有60小时左右的磨合期(有的称为走合期),这是制造工厂根据起重机使用初期的技术特点而规定的。磨合期是保证起重机正常运转,降低故障率,延长其使用寿命的重要环节。但部分用户由于缺乏起重机使用常识或是因为工期紧,或是想尽快获得收益,而忽视新机磨合期的特殊技术要求。有的用户甚至认为,反正厂家有包修期,机器坏了由厂家负责维修,于是机器在磨合期内就长时间超负荷使用,导致机器早期故障频繁发生,这不仅影响了机器的正常使用,缩短了机器的使用寿命,而且还因为机器损坏,影响了工程进度。因此,对起重机的磨合期的使用与保养应引起充分重视。
